本文以機器視覺為突破點，詳細闡述視覺技術在汽車制造，尤其是在中國重汽智能化道路上的應用與實踐。結合車間實際需求和行業發展趨勢，制定商用車制造中機器視覺發展藍圖，以此來有效指導新時代商用車制造產線的發展與規劃，進一步增強我國商用車制造的國際競爭力，助力中國實現 2025 智能制造。

1、機器視覺在汽車制造中的應用

目前，機器視覺已被廣泛應用于乘用車產線，而在商用車領域的應用則剛剛大規模應用，其主要集中于發動機、變速器和車橋等總成車間，而整車產線由于其生產的復雜性和多樣性，進展緩慢。在機器視覺的垂直細分領域，主要集中于視覺檢測及視覺定位引導方面，2D 視覺也逐步往 3D 視覺拓展，3D 視覺的廣泛應用將成為行業的發展趨勢。本章將從機器視覺的應用價值、細分領域2個方面進行詳細闡述，為汽車制造領域后續的智能化發展提供意見。

1.1 機器視覺應用價值

機器視覺不僅可以作為產線提升及智能化道路的實施途徑，還可以在企業生產的成本、質量及物流體系中發揮重要的作用及價值。其在重型汽車的應用價值主要有以下幾點。

（1）智能化價值 ：提升產線自動化，降低重復繁重人工，助力重型汽車制造產業的技術路線升級，成為智能工廠重要的支柱性生產設備。

（2）成本及質量價值 ：機器視覺應用的加入可大幅降低對人力資源及工位器具的要求，同時提升生產柔性，幫助車企降低成本壓力，提高整車質量。

（3）物流自動化 ：機器視覺引導的加入可降低對工位環境的要求，實現更簡化的庫位從而提升物流環節的人機工程與效率，同時也讓工位的物流自動化更易達成。

（4）數據化需求 ：機器視覺應用過程中，數據化將為工廠質量體系監控、預維護等工作提供優質的數據流。

1.2 機器視覺細分領域剖析

機器視覺作為現代工廠的眼睛，在商用車制造中主要有以下 2 點作用 ：一是引導機器人完成工件的精準裝配 ；二是提升上下料裝配及整車生產質量。以下將結合視覺技術與商用車工藝特點，從視覺引導、視覺檢測及掃碼測量幾個垂直細分領域?qū)�機器 視覺在商用車制造中的應用進行剖析。

1.2.1 視覺引導

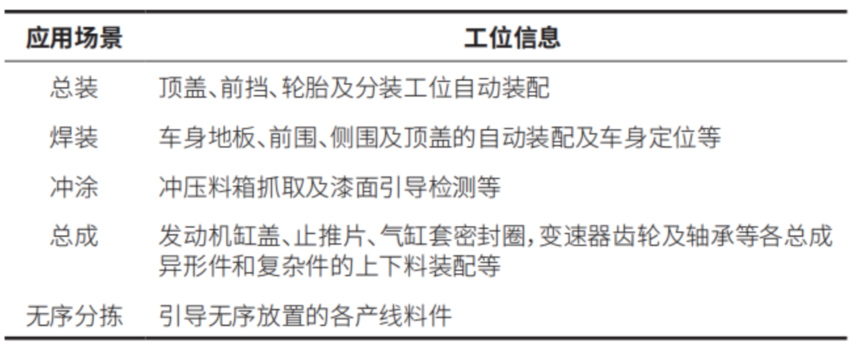

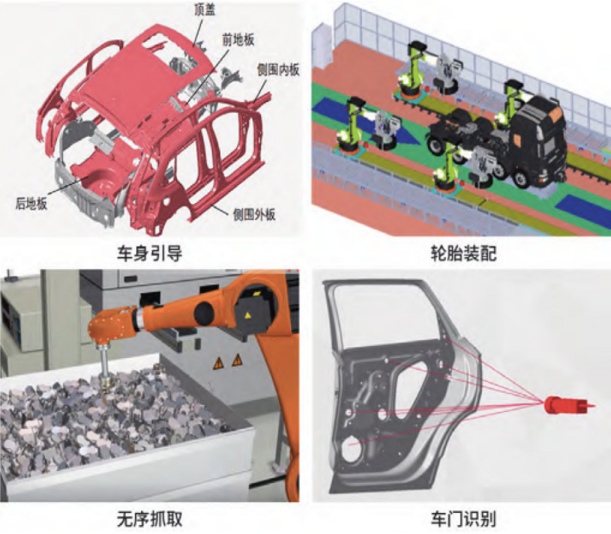

視覺引導主要通過拍照或測量，引導機器人準確到達下一步工藝所需的空間位置，以彌補工裝器具定位或加工制造誤差帶來的實時位置變化量，實現工位的自動裝配或定位。其典型應用如圖所示。

視覺引導的應用較為廣泛，在商用車沖焊涂總及各總成生產過程中均有涉足，并以此為基礎提升產線自動裝配能力及智能化水平。

視覺引導的主要特性有 ：①參與裝配生產，需具備相機快速恢復、替換功能 ；②要求引導精度高，需與工位器具、機器人及AGV 緊密配合 ；③依賴工藝及料件形狀特性來設計機器人抓取方式，從而設計整體視覺方案。

1.2.2 視覺檢測

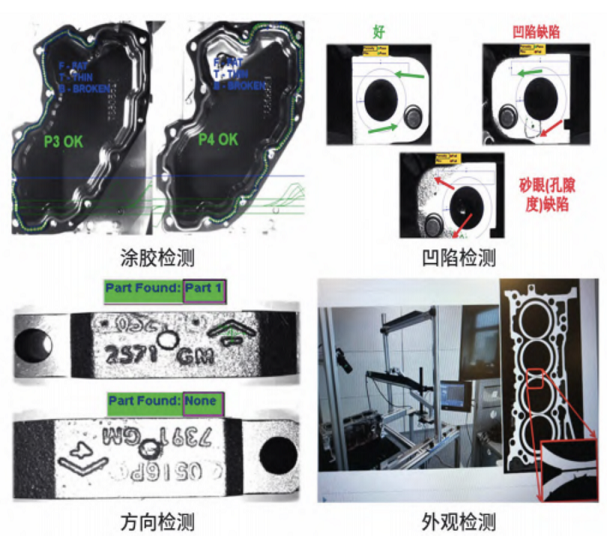

視覺檢測指的是在固定工位環境或光照背景下，通過視覺算法對相機獲取的工位圖像進行輪廓、顏色和濾波等一系列特征分析，最終得出類別、缺陷或質量的檢測結果，為質檢及后續的工序提供協助。其典型應用如圖所示。

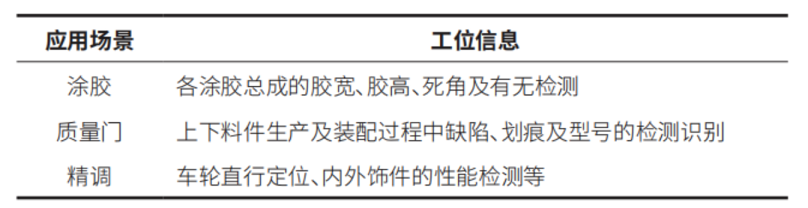

 視覺檢測應用主要集中在涂膠檢測、裝配質量及整車精調 3 個方面，以傳統圖像算法為基礎，向柔性化和深度學習趨勢發展。

視覺檢測的主要特性有 ：①不直接參與生產節拍 ；②主要以 2D 視覺算法為主，根據場景個性化開發，關注質量問題。

1.2.3 掃碼測量

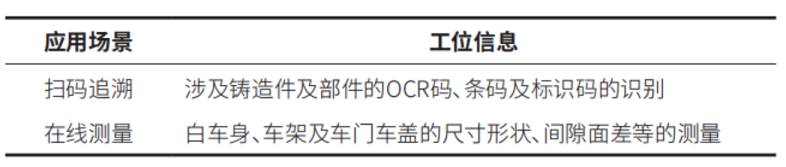

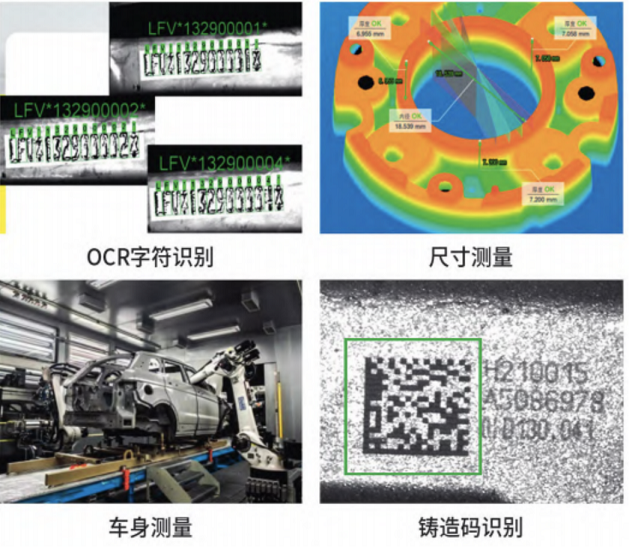

掃碼追溯主要對各鑄造件和部件的 OCR 字符碼、條碼及直接部件標識碼（DPM）進行掃描識別，以此來匹配物料信息，完善整車裝配的可追溯體系。在線測量主要使用激光方式，快速、精準地對白車身或分總成等檢測工位進行尺寸、形狀或間隙面差的測量，實現對產品生產誤差的測量。其具體應用場景如圖所示。

掃碼追溯的應用場景較為固定，且已在重型汽車制造業大規模應用。而隨著企業對質量把控的重視，在線測量的應用也正在逐步推廣。

掃碼測量的主要特性有 ：①掃碼技術成熟，多樣且廣泛 ；②測量主要用于比對生產的一致性，對制造精度的提升，進一步提高整車質量。
